Графики

Окно графиков служит для оперативного и наглядного представления изменения цены в ходе торгов по определенным финансовым инструментам, а также для технического анализа ситуации на исследуемых рынках. Рыночные данные поступают в систему в он-лайн режиме, что позволяет наблюдать самые последние изменения рыночных котировок.

Основными элементами окна являются: пространство графиков (посередине), полоса прокрутки и кнопки панель управления (вверху), пиктограммы настройки свойств графика (вверху пространства графиков) и стока статуса (внизу).

График изменения значения котировок финансового инструмента (валютной пары) может быть представлен любым из перечисленных типов:

– график баров

– график в виде японских свеч

– линейный график

– линейно-точечный график

– закрашенный график

– график в виде гистограммы

– точечный график

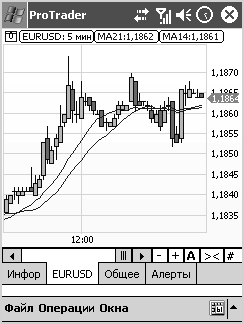

Внешний вид окна графиков представлен на рис.

Строка статуса окна графиков

Строка статуса располагается в нижней части окна графиков (рис 1.1). На ней располагается: – текст статуса, показывающий значения текущей котировки, расположенной вточке, указанной стилем.

Панель управления располагается в верхней части окна графиков (рис 1.1). На ней располагаеются:

– элемент управления «прокрутка», используемый для скроллинга графика в окне по оси абсцисс.

– кнопка увеличения масштаба (удаления графика)

– кнопка уменьшения масштаба (приближения графика)

– кнопка переключения между режимами авто масштабирования и ручного масштабирования

– кнопка, масштабирующая весь график в окно

– кнопка вызова контекстного меню графика.

Настройка вида окна графика

Для изменения визуальных свойств и других параметров графиков используются пиктограммы, расположенные в верхней части окна.

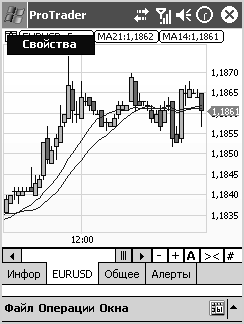

Для вызова свойств окна, например, необходимо выбрать пиктограмму «свойства окна», нажав стилом на левый верхний угол графика, как показано на рис.

Контекстное меню для настройки вида окна

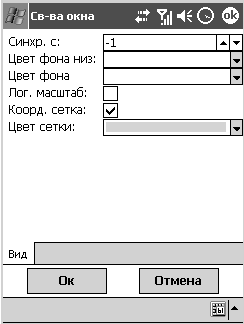

Показанное на рис. окно настройки свойств позволяет установить визуальные параметры графика. Такие как шрифт, цвет фона (возможна градиентная заливка), параметры координатной сетки и пр. Аналогичным образом изменяются настройки любого окна графика.

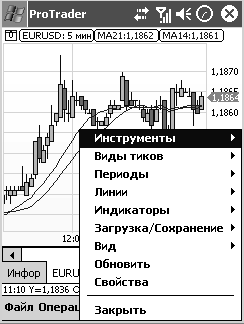

Контекстное меню

Для выполнения различных действий, связанных с графиком, служит контекстное меню окна графиков, которое вызывается нажатием соответствующей кнопки «решетка», расположенной в правом нижнем углу.

Контекстное меню окна графиков
